Монтаж хоккейной коробки: этапы, технологии, требования

Хоккейные коробки

Вступление

Спортивная площадка — это надёжная инвестиция в здоровье и комфорт. Сегодня запрос на такие объекты приходит от самых разных заказчиков: школ и муниципалитетов, девелоперов жилых кварталов, торговых центров, корпоративных кампусов и родительских инициативных групп.
При этом даже небольшой каток нередко превращается в долгострой: сроки смещаются, расходы растут, а качество вызывает вопросы. Чаще всего причина в отсутствии чёткого плана: борта выбирают «по цене», основание откладывают «на потом», требования стандартов изучают уже в процессе. Итог — трещины в бетонном основании, расшатанные стойки, небезопасные сколы и недовольство пользователей.
UrbanSprint установил и обслуживает более 200 хоккейных площадок по всей России — от северных посёлков до бизнес‑парков Москвы. В этой статье мы делимся выверенной последовательностью шагов, которая поможет заказчикам любого масштаба — от школьных комитетов до коммерческих девелоперов — плавно пройти путь от выбора участка до подписания акта приёмки без лишних рисков и затрат.

1. Почему важно подходить к проекту системно

1.1 Критические ошибки при заказе

Игнорирование инженерно‑геологических изысканий
Пучинистые грунты, высокий уровень грунтовых вод или просадочные суглинки без дренажа вызывают вспучивание и продольные трещины уже в первый сезон. Перед проектированием требуются буровые скважины, испытания грунта и расчёт дренажа.
Экономия на облицовке и силовом каркасе
Панели ПНД ≤ 6 мм и тонкостенный каркас стоят на 15–20 % дешевле, но при –20 °С теряют жёсткость и крошатся. Уже через 2–3 сезона потребуется капитальный ремонт с удорожанием проекта на 40 %.
Отсутствие сервисного контракта и регламентов ТО
Без ежегодной протяжки болтов и ревизии швов крепёж корродирует, панели «ведёт», сетка провисает. Плановое ТО обходится в 1 % от стоимости площадки, внеплановый ремонт — до 10 %.
Нарушение технологической последовательности работ
Бетон заливают при температуре ниже +5 °С или без выдержки 28 суток, панели привозят до готовности основания. Это приводит к микротрещинам, сколам и задержке ввода объекта.
Игнорирование требований безопасности и ГОСТ
Высоту ограждения, радиусы скруглений и цвет отбойной полосы выбирают «на глаз». Площадка не проходит экспертизу Ростехнадзора, запуск откладывается на месяцы.

1.2 Нормативная база

Документ
Что регулирует
Ключевые пункты
ГОСТ Р 58729-2019
Борты и ограждения ледовых площадок
Высота 1,05 – 1,22 м, толщина панели ≥ 8 мм
СП 31-115-2008
Основания под спортсооружения
Нагрузка ≥ 500 кН/м², уклон дренажа 1:100
Правила ИИХФ 2018–2022
Геометрия площадки
Радиусы закруглений 8,5 м, зона ворот 3,4 м

1.3 Экономика жизненного цикла

Фаза
Доля бюджета
Проектирование
5-10 %
Производство бортов
60-80 %
Монтаж
10-20 %
Обслуживание 10 лет
3-5 %

2. Материалы и технологии

2.1 Облицовка бортов

Материал
Срок службы
Плюсы
Минусы
Стеклопластик 10 мм UrbanSprint PRO
15+ лет
УФ-стойкость, глянцевая поверхность, низкое трение
Цена выше на 20 %
Ламинированная фанера 12 мм
5–8 лет
Низкая цена, быстрый раскрой
Более тяжелый материал
ПНД 10 мм
10-15 лет
Гибкость, лёгкость, быстрый монтаж
Линейное расширение 0,2 % на 10 °С. Не подходит для улицы

2.2 Стоечная система

Тип стойки
Схема крепления
Рекомендуемые объекты
Срок службы
Плюсы
Минусы
Бетонирование в стаканы
Закладные стаканы Ø 108 мм, заливаются заподлицо с основанием
Капитальные школьные и муниципальные катки
20 лет
Максимальная жёсткость, скрытые крепления, минимальный уход
Непереносима, высокая трудоёмкость, нужно выдерживать бетон 28 суток

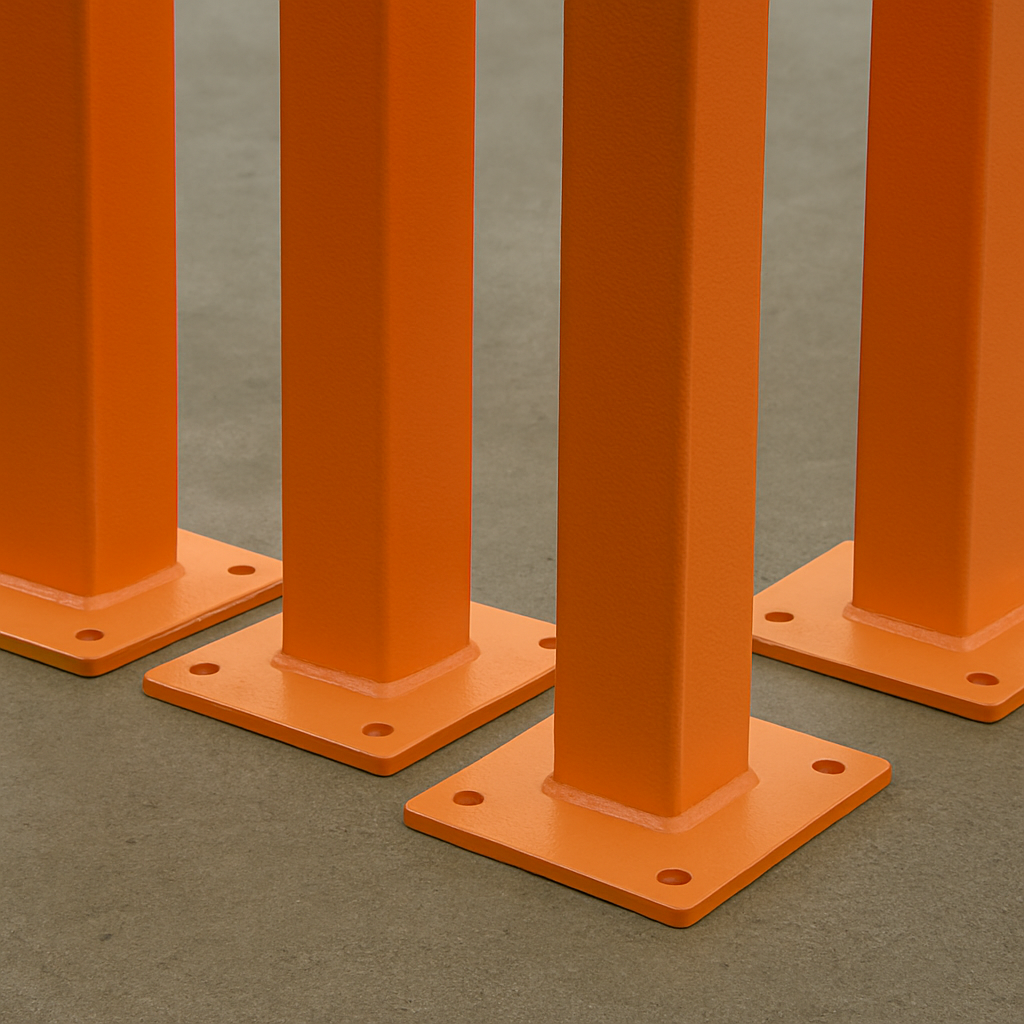

Фланцевое химическое анкерование
Пластина 250 × 250 × 10 мм + 4 анкера М16 на инъекционном составе
ТРЦ, коммерческие спорт‑хабы, крытые арены
20 лет
Быстрый демонтаж, корректировка высоты по шайбам, чистый монтаж
Требуется бетон ≥ B25 120 мм, стоимость анкера выше стандартного
Сверлильное анкерование в асфальт
4 болта М12 через битумную шайбу и анкер‑гильзу
Школьные дворы, фестивальные площадки
10 лет
Монтаж без бетона, бюджетное решение
Снижается жёсткость, быстрее изнашиваются анкеры, появляется микротрещина асфальта
Треугольная опора (рамная)
П‑образная рама с нижней пяткой и двумя растяжками
Сезонные катки, прокатные проекты
10 лет
Не требует фундамента, самая быстрая сборка, низкая цена
Высота ограждения ≤ 1,2 м, обязателен балласт 25 кг/м, слабая ветроустойчивость
Вмораживаемая стойка
Труба Ø 48 мм замораживается в лёд/снег через буровую колонку
Северные посёлки, временные зимние катки
10 лет
1 день монтажа, нулевая подготовка площадки
Только для зимы, нет сертификации ГОСТ, демонтируется вместе с таянием льда
Винтовая свая с оголовком
Свая Ø 76–89 мм, оголовок‑фланец
Торфяные, слабонесущие и заболоченные грунты
15 лет
Установка за день без земляных работ, регулируемая высота, можно поднять площадку
На 30 % дороже бетонирования, требует регулярной антикор‑покраски оголовка
Совет эксперта: • В зоне вечной мерзлоты используйте винтовые сваи с термостабилизатором — это предотвратит выпирание в теле льда.

• Для крытых катков в бизнес‑центрах выбирайте фланцевое анкерование: при необходимости можно заменить панели без вскрытия пола.

• Если бюджет ограничен, а площадка работает только зимой, треугольная рама даст экономию до 35 % при условии обязательного пригруза.

👉 Статья. Критерии выбора Хоккейных кортов

2.3 Основания под хоккейную коробку

Устройство основания задаёт долговечность всей площадки. При выборе учитывают геологию участка, бюджет проекта, режим эксплуатации (зима / круглый год) и возможность переноса конструкции.
Тип основания
Стандартная конструкция (снизу → вверх)
Подходящие грунты
Срок службы
Достоинства
Ограничения
Монолитная бетонная плита
Щебень 150 мм → геотекстиль 250 г/м² → бетон B25 W6 F200 150–180 мм с двойным армированием Ø 8 A500
Пучинистые, неравномерные
25 лет
Максимальная жёсткость, идеальная геометрия, возможность встроенного охлаждения
Высокая стоимость, выдержка 28 суток до монтажа бортов
Асфальтобетонное покрытие
Щебень 150 мм → геотекстиль → асфальтобетон МА‑15 100–120 мм
Супеси, суглинки
12–15 лет
Быстрый ввод (охлаждение 24 ч), дешевле бетона на 18 %
Мягче бетона, чувствительно к +30 °С, возможна колейность
Щебёночно‑песчаная подушка
Геотекстиль → щебень 200 мм → песок 100 мм (трамбовка 0,95 Pr)
Временные площадки, фестивали
3–10 лет
Самая бюджетная, 2 дня монтажа, без бетона
Ограниченная нагрузка, ежегодное выравнивание
Ледовое основание (заморозка)
Утрамбованный снег → проливка воды слоями 30 мм до 250–300 мм
Арктика, временные зимние катки
1 сезон
Нулевая цена материалов, монтаж за 1 день
Только зима, нестабильная геометрия, не проходит экспертизу ГОСТ

3. Монтаж основные этапы

👉 Статья. Типы стоек креплений оборудования к основанию

1.Подготовка площадки и геодезия
• Разбивка по осям лазерным нивелиром 360°, допуск ≤ 3 мм.
• Проверка отметок основания, составление исполнительной схемы.
2.Устройство основания (для стационарных и модульных катков)
• Геотекстиль 250 г/м², щебёночная подушка 150 мм (уплотнение 0,95 Pr).
• Бетон B25 F200 W6 150 мм с двойным армированием Ø 8 A500; выдержка ≥ 28 сут.
3.Монтаж закладных и стоек
• Разметка стаканов/анкеров; бурение Ø 20 мм, глубина ≥ 120 мм.
• Установка стоек, контроль вертикали ± 1 мм на 1 м; момент затяжки болтов 110 Н·м.
• Антикоррозийная обработка торцевых срезов цинковым составом ≥ 80 мкм.
4.Навеска панелей и отбойной полосы
• Начало от правого радиуса против часовой стрелки; зазор между панелями ≤ 1 мм.
• Монтаж отбойной жёлтой полосы 190 мм (ГОСТ 12.4.026‑2015).
5.Установка ограждения и сетки
• Секция ПНД Ø 60 мм с сеткой 50 × 50 мм; высота за воротами 3 м, по бортам 2,4 м.
• Монтаж калиток судейских: петли нержавеющие, угол открытия 180°

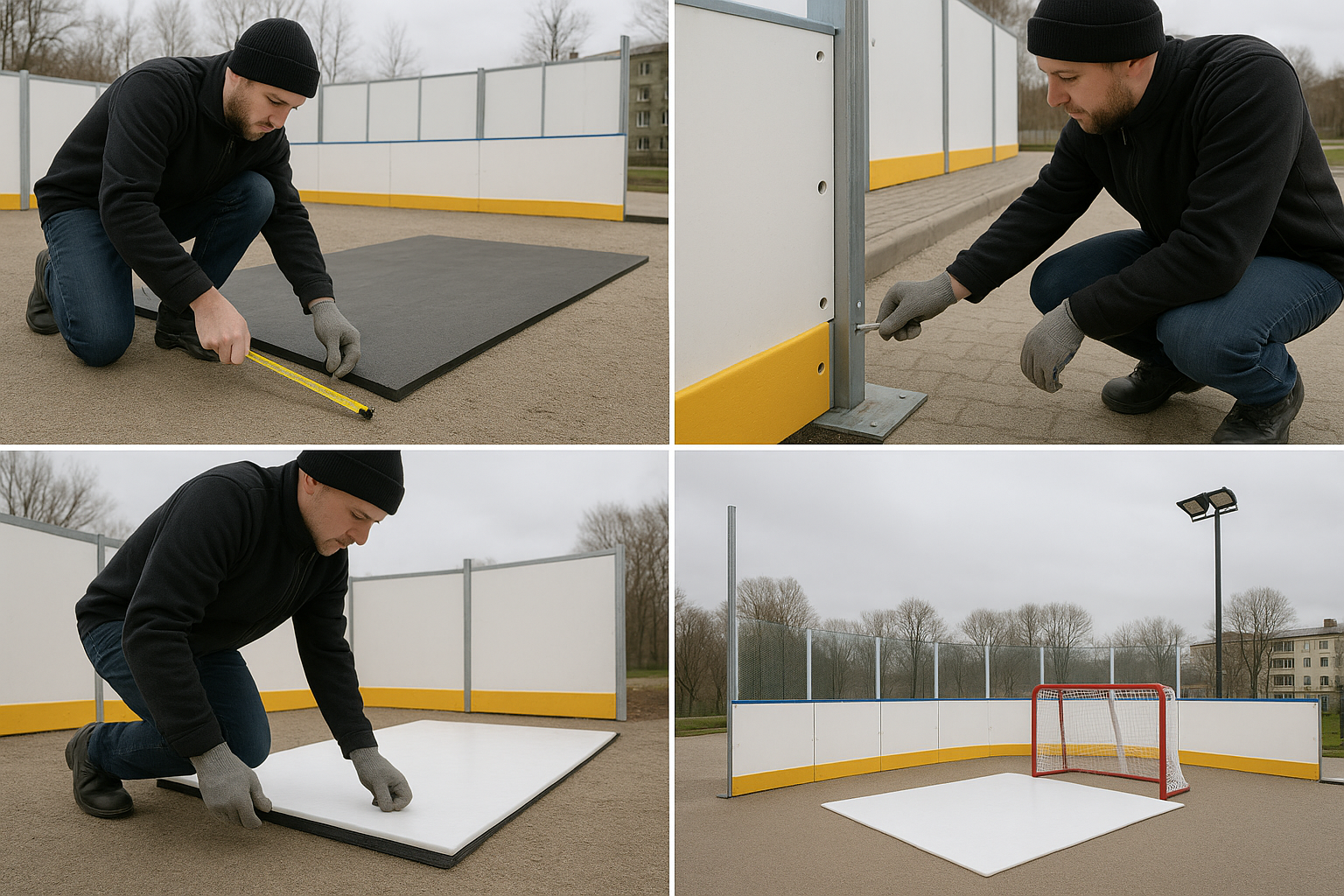

6.Система безопасности и аксессуары
• Установка ворот 183 × 122 см, фиксация штанг защёлкой quick‑pin.
• Раскладка резиновых матов SBR 10 мм в зонах выхода.
7.Финишная маркировка и благоустройство
• Нанесение линий разметки 100 мм двухкомпонентной краской RAL 9016.
• Установка табличек, урн, LED‑освещения ≥ 200 lux.
9.Финальный контроль и сдача объекта
• Проверка момента затяжки всех соединений; визуальный контроль сварки, УЗК 10 %.
• Замер геометрии: длина сторон и диагонали; допуск ≤ 5 мм.
• Подписание акта приёмки; передача паспорта изделия и регламента ТО.

4. Безопасность и нормативы

Высота ограждения за воротами ≥ 3 м — защита зрителей.
Перила ПНД Ø 60 мм, радиус скругления ≥ 5 мм — травмобезопасность.
Отбойная полоса 190 мм, RAL 1023 — мгновенная видимость шайбы.
Контроль сварных швов — ВИК + УЗК (ГОСТ 22727-88).
Акт испытаний на ударопрочность — ≥ 300 Дж при –25 °C.
Паспорта и сертификаты UrbanSprint загружаются в личный кабинет заказчика, интегрируются в ЕИС-закупки.

5. Дополнительные опции

5.1 Аксессуары

  • Ворота 183 × 122 см — оцинкованная сталь 40 × 40 мм, сетка 4 мм, порошковая окраска RAL 3020, вес 42 кг
  • Ворота юниорские 150 × 100 см — облегчённая рама Ø 32 мм, крепление quick‑pin
  • Скамейка запасных 4 м — алюминиевый профиль, сиденье HDPE, навес ПК 6 мм, ветровая нагрузка до 38 м/с
  • Бокс штрафников 2 × 1,5 м — панорамное оргстекло, LED‑табличка, калитка «антипаника»
  • Калитка судейская 1,2 м — двустворчатая, петли AISI 304, фиксация «лапка»
  • Защитная сетка ПЭ 50 × 50 мм — высота 6 м за воротами, УФ‑стабилизатор 350 кЛанг
  • LED‑табло 2400 × 1200 мм — счёт, таймер, температура льда, радиоуправление 50 м
  • Мобильный пункт заточки коньков — стол, станок, вытяжка, подключение 220 В

5.2 Покрытия вокруг и внутри коробки

  • SBR‑крошка (10 мм, 950 кг/м³) — бюджетное антискользящее покрытие для входных зон; переносит температуру от –40 °С до +80 °С, служит около 3 лет.
  • EPDM Premium (15 мм, 1050 кг/м³) — яркие амортизирующие зоны с высокой УФ‑стойкостью (≈ 8 лет) и диапазоном –50 … +90 °С; идеально для логотипов и линий.
  • Полиуретан Spray‑PU (4 мм) — бесшовная эластичная мембрана, герметизирующая стык «борт–основание»; держит –30 … +70 °С, ресурс ~6 лет.
  • Синтетический лёд HD (20 мм) — всесезонная скользящая поверхность для тренировок без холодильных установок; срок службы ~10 лет при –10 … +40 °С.
  • Пластиковая плитка PP (12 мм) — модульная система для раздевалок и тёплых зон зрителей; выдерживает –40 … +60 °С, служит ~5 лет.

Совет эксперта: Для школьных площадок оптимальна связка EPDM + Spray‑PU: яркие цветовые зоны повышают безопасность, а полиуретановый шов препятствует проникновению влаги и раскрыванию панелей.

На что стоит обратить внимание

  1. Анализ участка и дренаж — закажите бурение минимум трёх скважин и лабораторное испытание грунта; на пучинистых грунтах заложите дренаж‑карту и утеплённые лотки.
  2. Расчёт снеговой и ветровой нагрузки — для регионов III–IV снежных районов выбирайте стойки ≥ 3 мм и ограждение на растяжках Ø 6 мм.
  3. Марка бетона и выдержка — не опускайтесь ниже B25 W6 F200 и не сокращайте 28‑суточную выдержку; ускорители схватывания дают трещины.
  4. Выбор облицовки — стеклопластик ≥ 10 мм в регионах с амплитудой температуры > 60 °С; ПНД ≥ 10 мм — в помещение; Ламинированная фанера - универсальный вариант
  5. Тип стоек под климат — винтовые сваи с термостабилизатором для мерзлоты, фланцевые анкеры M16 — для помещений с тёплым полом.
  6. Гидроизоляция шва борт‑основание — наносите полиуретановую мастику 2 мм и закрывайте Spray‑PU 4 мм: это предотвращает капиллярное поднятие влаги, коррозию анкеров и сколы кромки.
  7. Электрика и освещение — проектируйте свет ≥ 200 lux на лёд, отдельный контур УЗО 30 мА под вентиляцию раздевалок, закладные трубы Ø 32 мм под будущие камеры наблюдения.
  8. Логистика и хранение — панели храните вертикально на подкладках ≥ 50 мм, стойки — горизонтально с прокладками ≤ 2 м, избегайте солнца и в
  9. Документация для экспертизы — соберите паспорт изделия, сертификаты тификаты;

Вывод

Итоги: Монтаж хоккейной коробки — это не просто «собрать борта». Это полноценный инженерный проект: геологические и климатические расчёты, грамотный выбор материалов, следование ГОСТ Р 58729‑2019 и сервисный контроль UrbanSprint Care. Придерживаясь описанных шагов, вы получаете надёжную площадку, которая прослужит 10–15 лет и окупит инвестиции здоровьем и радостью жителей.
